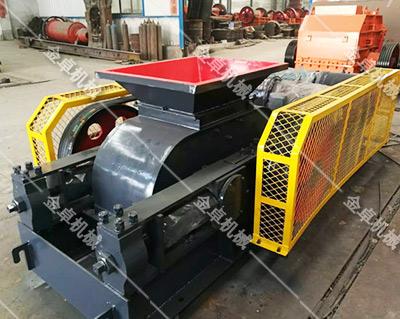

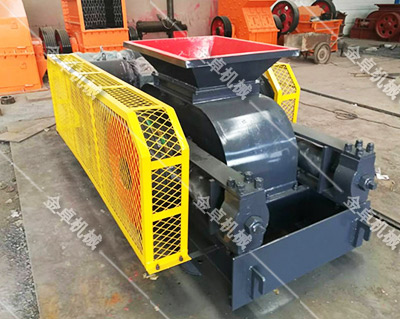

對齒輥破碎機

應用范圍：砂石料場、冶金、建材、耐火材料、中高硬度材料等
適用物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、煤矸石等
進料粒度：≤25-≤30mm
處理能力：5-110t/h
    對齒輥破碎機簡稱雙輥破或雙輥破碎機，是比較老式的破碎設備，經過了無數次的升級和改造，制造工藝更加成熟化。金卓對齒輥破碎機結構簡單，過粉碎現象少，輥面上的齒形、尺寸、排列可隨物料性質而改變，可對中硬和軟礦石進行中、細破碎，如硫酸廠中通常用雙輥式破碎機對硫鐵礦石進行一次破碎，使直徑達到20~30mm，再進入雙輥式破碎機進行二次破碎，使礦石直徑達到5mm以下，達到沸騰爐的要求。
對輥破結構特點：
    對齒輥破碎機主要由輥輪、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
1、出料調節裝置：兩輥輪之間裝有楔形或墊片調節裝置。
a、楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。
b、墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
2、金卓對齒輥破碎機驅動機構：是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
3、傳動部分：為了平安根據實際情況自行安裝罩。
對齒輥破碎機工作原理：
     將破碎物料經給料口落入兩輥?zhàn)又�間，進行擠壓破碎，成品物料自然落下。遇有過硬或不可破碎物時，其輥?zhàn)涌蓱{液壓缸或彈簧的作用自動退讓，使輥?zhàn)娱g隙變大，過硬或不可破碎物落下，從而保護對齒輥破碎機不受損壞。相向轉動的兩輥?zhàn)佑幸欢ǖ拈g隙，改變間隙，即可控制產品排料粒度。
對輥式破碎機技術參數：
注：0740型、1060型針對河卵石制砂效果更佳。

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	5-10	10-20	15-30	20-40	30-50	40-70	60-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2
